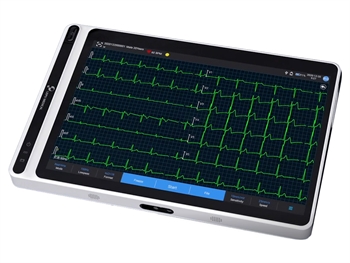

Neo Ecg S120 – Tablet Ecg

MANUALE NEO ECG S120 – TABLET ECG

Tablet ECG leggeri e portatili per acquisire e visualizzare tracciati di 9/12 derivazioni e per rilevare la frequenza cardiaca.

Schermo tattile a colori 7” ad alta risoluzione e di facile utilizzo.

Memorizzazione, visualizzazione in anteprima, revisione, modifica e caricamento dei dati del paziente mediante trasmissione wireless dei dati ECG attraverso reti mobili e WiFi.

Dati del paziente esportabili su disco flash USB tramite connettore USB.

• algoritmo di Glasgow
• 4 modalità di campionamento: pre-campionamento, campionamento in tempo reale, campionamento periodico, campionamento trigger
• rilevazione e marcatura automatiche della pulsazione del pacemaker
• autoanalisi RR, HRV, test medicine, modalità evento ECG
• file in formati multipli: Carewell ECG,PDF,BMP,HL7,DICOM,SCP
• blocco immagine del tracciato ECG sullo schermo
• tastiera virtuale e codici a barre per inserire le informazioni dei pazienti
• alimentatore CC esterno e batteria ricaricabile integrata
• software multilingue selezionabile: GB, FR, IT, ES, PT, DE, GR, PL

Caratteristiche tecniche:

Derivazioni ECG: acquisizione sincrona 9,12
Risoluzione A/D: 24 bit
Intervallo frequenza cardiaca: 30 bpm – 300bpm ± 1
Sensibilità: auto, 2,5, 5, 10, 20, 40 mm/mV,
errore inferiore a ± 5%
Velocità di stampa: 5, 6,25, 10, 12,5, 25, 50 mm/s,
errore inferiore a ± 3%
Frequenza di campionamento: 32000 campioni/sec
Filtri: CA (50-60 Hz, off), EMG (25-35-45 Hz off)
ADS (0,01-0,05-0,32-0,67 Hz)
Filtro passabasso (75-100-150-300 Hz off)
Risposta in frequenza: 0,01-350 Hz (+ 0,4-3,0 db)
Segnale minimo rilevabile: 20 µVp-p

Dati elettrici:

Rumorosità interna: = 12,5 µV
Impedenza di ingresso: = 100 MO (10 Hz)
Corrente circuito input: = 10 nA
Tensione di calibrazione: 1mV ± 2 %
Tensione di depolarizzazione: ± 900 mV, ± 5 %
Reiezione di modo comune: = 140 dB (filtro CA on) =
120 dB (filtro CA off)
Quantizzazione di ampiezza: 0,95 µV/LSB
Tempo recupero apparecchio scarico: < 10 s
Display: schermo tattile a colori 7″

Dimensioni – peso: 19,7×11,2x h 2,6 cm – 0,8 kg

Dotazione standard:

1 cavo ECG (IEC, Ø 4 mm, connettore a banana)

6 elettrodi precordiali a ventosa per adulti (Ø 4 mm)

4 elettrodi a pinza braccia/gambe per adulti

1 batteria al litio ricaricabile

1 adattatore di corrente

Manuale multilingue: GB, IT, su richiesta FR, ES, PT, DE, GR, PL

Dispositivo medico Classe: II A
